Bevægelsesdetektorer^ZAMEL 360-graders bevægelsessensor til indbygningsloft

Bevægelsessensor til loftmontering

ZAMEL MCR-07

• Styrer belysningeneller enhver anden elektrisk modtager
• IndstillingBelysningstid fra 10 s til 15 min(kontinuerligt ved hjælp af et roterende potentiometer)
• IndstillingIndbygget lyssensor driftstærskelinden for området 10 – 2000 lux (Gemt justerbar ved hjælp af et potentiometer)
• Lavt strømforbrug– under 0,5W
• Takket være denne operationvi reducerer energiomkostningerne
• Kan styre belysningen indrækkefølger gange, gange, toiletter, bryggers mv.
• Bevægelsesdetektering inden for et område på ca. 5-6 m fra sensoren

Sættet består af

• 1 stk. MCR-07 bevægelsessensor
• Brugsanvisning på polsk

• PIR bevægelsessensor tilmontering i nedhængt loft Type MCR-07bruges tilautomatisk lysstyringellerenhver anden elektrisk modtager.
• Dens design er baseret pået moderne infrarødt (PIR) bevægelsesdetektorsystem.
•    BevægelsessensorMCR-07 registrerer bevægelse inden for et overvåget område med en radius på cirka 5 m, 360 grader rundt om sensoren.
•    Derudoverdet eksterne lysintensitetsniveau kontrolleres.
•    Dette sikrerat belysningen kun tændes, når det er nødvendigt.
• Hvis enheden registrerer bevægelse, og lysniveauet er under den indstillede værdi, tænder sensoren lysene og begynder at tælle den indstillede tid ned.
•    Når tiden er udløbet (hvis der ikke registreres yderligere bevægelse under nedtællingen), slukker bevægelsessensoren automatisk lyset.
•    Takket være denne betjening sikrer sensoren optimal energiflowstyring og reducerer belysningsomkostninger i gange, toiletter, bryggers mv.
• Enhedens mekaniske design giver mulighed for nem installation direkte i nedhængte lofter og gipspladevægge.
• Takket være det gennemsigtige dæksel på skrueterminalernederes korrekte forbindelse og tilstand er synlige.
•    Praktiske monteringsfjedreer sikret mod at falde ud og letter installationen af ​​MCR-07 bevægelsessensoren.

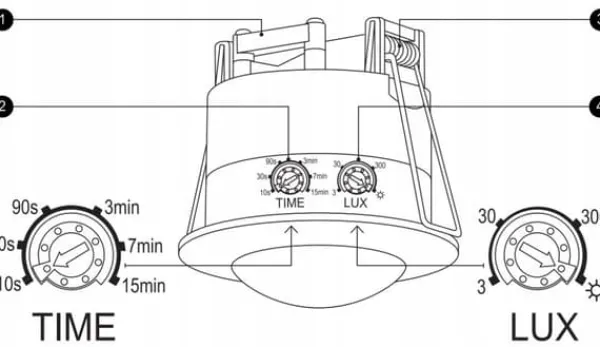

Enhedsbeskrivelse

• Strain Relief
• Justering af belysningstid
• Monteringsfjedre
• Justering af lyssensor

Hvor skal sensoren monteres korrekt?

Da enheden bruger ændringer i infrarød stråling forårsaget af termiske ændringer i det overvågede område til at detektere dem,enheden bør ikke monteres:

• modsatte genstande med stærkt reflekterende overflader såsom spejle,
• i nærheden af ​​varmekilder som radiatorer, pejse, klimaanlæg, kraftig belysning osv.,
• i nærheden af ​​genstande, der kan bevæge sig i vinden, såsom gardiner, høje planter, buske osv.

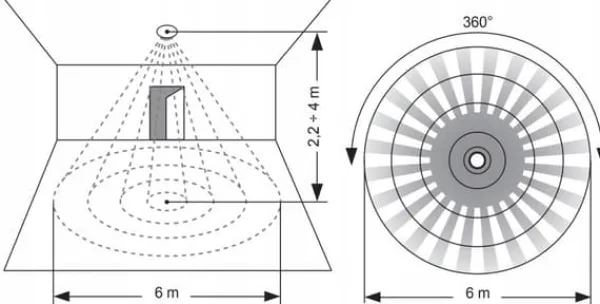

Apparatet skal monteres i en højde på ca. 24 m. Det overvågede område har da en diameter på ca. 6 m.

Montering og tilslutning

Vælg enhedens installationsplacering.

   Afbryd strømforsyningskredsløbet ved hjælp af en sikring, afbryder eller afbryder tilsluttet det relevante kredsløb.

   Kontroller strømforsyningskablerne for spændingsfri drift ved hjælp af en egnet enhed.

   Fjern det gennemsigtige dæksel fra sensorens tilslutningsklemmer.

   Fjern kabelholderen.

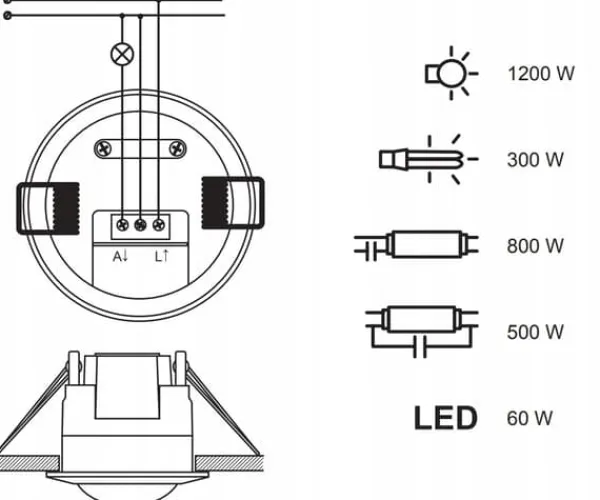

Tilslut ledningerne til terminalerne i henhold til ledningsdiagrammet.

   Sæt det gennemsigtige dæksel på igen over tilslutningsklemmerne.

   Fastgør ledningerne ved hjælp af wireholderen.

   Juster kredsløbets belysningstid og lysintensitet ved hjælp af TIME og LUX potentiometrene.

   Bøj metalfjedrene og placer sensoren i monteringshullet i det nedhængte loft eller monteringsboksen.

   Efter udløsning af fjedrene holder enheden sig automatisk i monteringshullet.

Tænd for enhedens strømforsyning.

Tekniske specifikationer:

• Strømforsyningsspænding:230 V AC
• Monteringshuls dybde:75,6 mm
• Strømforsyningsfrekvens:50 Hz
• Bevægelsesdetekteringsvinkel:360°
• Maksimal driftsområde:6 m
• Tændtid for belysning:3 s 15 min
• Tidsnøjagtighed:10 s 3 s – 15 min 2 min
• Lyssensor indstillingsområde:32000 lux
• Glødepærer:1200 W
• FCL fluorescerende lamper:300 W
• LED pærer:60 W
• Strømforbrug:<0,5 W
• Monteringshøjde:2-4m
• Driftstemperatur:-20 +40 °C
• Tilladt luftfugtighed:< 93% RH
• Dimensioner:75,6 x 76 mm
• Vægt:0,5 kg
